Productdetails:
|
Certificering: | ISO | OD: | 6300mm |
---|---|---|---|
Oppervlakte: | Zwart en helder | Lengte: | 10009000mm |
Type: | Warmgewalst | Toepassing: | Bouw |
Norm: | DIN | vorm: | Ronde |
Afmetingen: | 5.5mm500mm | ||
Hoog licht: | ss om bars,roestvrij staal om staaf |

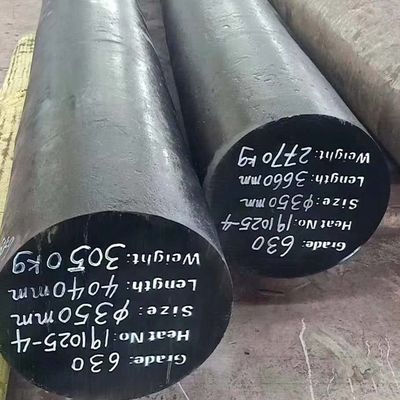

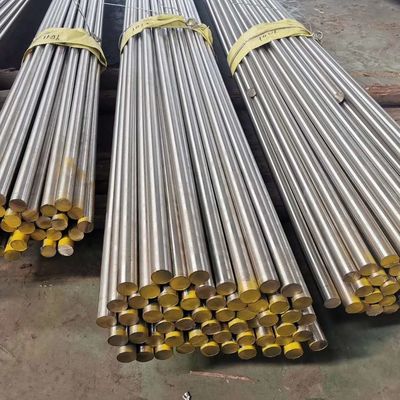

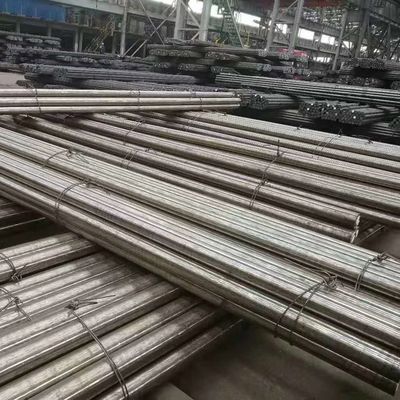

Rang 630 van de roestvrij staal Volledige Harde Ronde Bar (H1075) AR per de Staaf van ASTM 564M Standard 17-4PH
17-4 precipitatie Verharden ook bekend als Type 630 is een chromium-koper precipitatie verhardend die roestvrij staal voor toepassingen wordt gebruikt die met hoge weerstand en een gematigd niveau van corrosieweerstand vereisen. Met hoge weerstand wordt gehandhaafd aan ongeveer 600 graden van Fahrenheit (316 graden van Celsius).
Algemene Eigenschappen
Legering 17-4 PH is een precipitatie die martensitic roestvrij staal met de toevoegingen van Cu verharden en Nb/Cb-. De rang combineert met hoge weerstand, hardheid (tot 572°F/300°C), en corrosieweerstand.
De mechanische eigenschappen kunnen met thermische behandeling worden geoptimaliseerd. De zeer hoge opbrengststerkte tot MPa 1100-1300 (ksi 160-190) kan worden bereikt.
De rang zou niet bij temperaturen boven 572°F (300°C) of bij zeer lage temperaturen moeten worden gebruikt. Het heeft adequate weerstand tegen atmosferische corrosie of in verdunde zuren of zouten waar zijn corrosieweerstand aan Legering 304 of 430 gelijkwaardig is.
Toepassingen | Normen |
|
|
Corrosieweerstand
Legering 17-4 PH weerstaat corrosieve aanvallen dan beter om het even welke standaard hardenable roestvrije stalen en is vergelijkbaar met Legering 304 in de meeste media.
Als er potentiële risico's van spanningscorrosie het barsten zijn, moeten de hogere het verouderen temperaturen dan over 1022°F (550°C) worden geselecteerd, bij voorkeur 1094°F (590°C). 1022°F (550°C) is de optimale aanmakende temperatuur in chloridemedia.
1094°F (590°C) is de optimale aanmakende temperatuur in H2S media.
De legering is onderworpen aan spleet of het kuiltjes maken in aanval indien blootgesteld aan stagnerend zeewater voor om het even welke tijdsduur.
Het is corrosiebestendig in sommige chemisch product, aardolie, document, zuivelfabriek en voedselverwerkende industrie (gelijkwaardig aan 304L-rang).
Als u meer over 17-4PH-roestvrij staal zou willen kennen dan de Technische Gegevens van 17-4PH klik.
Rang 630 roestvrije stalen is martensitic roestvrije stalen die precipitatie zijn vaste vorm om wordt gegeven om uitstekende mechanische eigenschappen te bereiken die. Dit staal bereikt met hoge weerstand en hardheid na thermische behandeling. De hitte en de corrosieweerstand van rang 630 zijn gelijkaardig aan dat van rang 304 staal. Deze rangen wordt ook algemeen bedoeld als rang 17-4PH.
Één van de belangrijkste voordelen van deze rang is dat het in oplossing behandelde voorwaarden beschikbaar is, waarbij zij gemakkelijk kunnen worden machinaal bewerkt en leeftijd- wordenverhard om met hoge weerstand te bereiken. De leeftijdsbehandeling van rang 630 wordt uitgevoerd bij lage temperaturen, om significante vervorming te vermijden. Daarom wordt deze rang gebruikt voor toepassingen zoals de vervaardiging van lange schachten die niet vereisen re-rechtmaakt na thermische behandeling.
De hieronder vermelde eigenschappen behoren algemeen tot beschikbare rang 630 barproducten in ASTM A564. De specificaties kunnen niet aan andere vormen zoals smeedstukken en platen gelijkaardig zijn.
De samenstellingswaaiers van rang 630 worden roestvrije stalen getoond hieronder:
Lijst 1. Samenstellingswaaiers voor rang 630 roestvrije stalen
Rang | C | Mn | Si | P | S | Cr | Ni | Cu | Nb+Ta | |
630 |
min. maximum |
- 0,07 |
- 1 |
- 1 |
- 0,04 |
- 0,030 |
15 17.5 |
3 5 |
3 5 |
0,15 0,45 |
De lijst schetst hieronder de mechanische eigenschappen van rang 630 roestvrije stalen:
Lijst 2. Mechanische eigenschappen van rang 630 roestvrije stalen
dition | Treksterkte (MPa) | Opbrengststerkte 0,2% Bewijs (MPa) | Verlenging (% in 50mm) | Hardheid | |
Rockwell C (u C) | Brinell (HB) | ||||
Behandelde oplossing | type 1105 | type 1000 | type 15 | maximum 38 | maximum 363 |
Voorwaarde 900 | 1310 min | 1170 min | 10 min | 40 min | 388 min |
Voorwaarde 1150 | 930 min | 724 min | 16 min | 28 min | 277 min |
De fysische eigenschappen van rang 630 worden roestvrije stalen gegeven in de volgende lijst:
Lijst 3. Typische fysische eigenschappen van rang 630 roestvrije stalen
Beteken Coëfficiënten van Thermische Uitbreiding (µm/m/°C) | Warmtegeleidingsvermogen (W/m.K) |
Specifieke Hitte 0-100°C (J/kg.K) |
Elecweerstandsvermogen (nΩ.m) |
||||||
0-100°C | 0-315°C | 0-538°C | Bij 100°C | Bij 500°C | |||||
630 | 7750 | 197 | 10.8 | 11.6 | - | 18.4 | 22.7 | 460 | 800 |
De typische rangspecificaties van 630 roestvrije stalen zijn hieronder getabelleerd:
bekwame 4. Rangspecificaties voor rang 630 roestvrije stalen
Rang |
UNS Nr |
Oude Britten | EURONORM |
Zweeds SS |
Japans JIS |
||
BS | En | Nr | Naam | ||||
630 | S17400 | - | - | 1.4542 | X5CrNiCuNb16-4 | - |
SUS 630 |
Lijst 5. Mogelijke alternatieve rangen aan 630 roestvrije stalen
Rang | Redenen om 17/4PH (630) te kiezen |
431 | 431 heeft hogere hardheid dan 17/4PH. Betere beschikbaarheid in sommige grootte. |
416 | Vrij-machinaal bewerkend martensitic roestvrij staal - beter voor herhaling het machinaal bewerken. Lagere kosten. |
316 | Hogere corrosieweerstand van 316 om zich tegen strengere milieu's te verzetten, maar met veel lagere sterkte dan 17/4PH. |
2205 | Veel betere corrosieweerstand dan 17/4PH, met een lagere sterkte (maar niet zo laag zoals 316). |
Rang 630 roestvrije stalen heeft goede corrosieweerstand in vele milieu's. Zij stellen betere weerstand tegen spanningscorrosie het barsten tentoon, indien verouderd bij 550°C of meer. Nochtans, is rang 630 staal minder bestand tegen oplossing behandelde Voorwaarde A, en vandaar zou dit staal, zelfs met aanzienlijke hardheid, niet in deze voorwaarde moeten worden gebruikt.
Rang 630 roestvrije stalen heeft goede weerstand tegen oxydatie. Nochtans, zou de oude blootstelling van rang 630 aan temperaturen van 370 aan 480°C moeten worden vermeden, om verlies van hardheid bij omgevingstemperatuur te verhinderen. Deze rangen zouden niet bij temperaturen boven leeftijd-verhardende temperatuur moeten worden gebruikt, om vermindering van hardheid en mechanische eigenschappen van het metaal te vermijden.
Oplossingsbehandeling (Voorwaarde A) — Rang 630 wordt roestvrije stalen verwarmd bij 1040°C voor 0,5 h, dan luchtgekoeld aan 30°C. kunnen de Kleine secties deze rangen gedoofde olie zijn.
Het verharden — Rang 630 wordt roestvrije stalen leeftijd-verhard bij lage temperaturen om de vereiste mechanische eigenschappen te bereiken. Tijdens het proces, komt de oppervlakkige verkleuring gevolgd door inkrimping bij 0,10% voor voorwaarde H1150, en 0,05% voor voorwaarde H900 voor.
De lijst toont hieronder de typische mechanische eigenschappen van rang 630 staal voorbij oplossingsbehandeling en leeftijd die verharden:
Lijst 6. Typische mechanische eigenschappen van rang 630 staal bereikte na oplossing het behandelen
Cond. | Het verharden | Typische Hardheid Rockwell C | Treksterkte (MPa) | |
Temperaturen (°C) | Tijd (h) | |||
A | Ann | - | 36 | 1100 |
H900 | 482 | 1 | 44 | - |
H925 | 496 | 4 | 42 | 1170-1320 |
H1025 | 552 | 4 | 38 | 1070-1220 |
H1075 | 580 | 4 | 36 | 1000-1150 |
H1100 | 593 | 4 | 35 | 970-1120 |
H1150 | 621 | 4 | 33 | 930-1080 |
Rang 630 roestvrije stalen kan worden gelast gebruikend alle conventionele methodes, en zij vereisen niet voorverwarmend. De zorg zou in het ontwerpen moeten worden genomen en het lassen van staal met hoge weerstand om gelaste constructie te verhinderen beklemtoont.
Rang 630 roestvrije stalen kan in hun oplossing-behandelde voorwaarde worden machinaal bewerkt. Zij hebben het machinaal bewerken van tarieven gelijkend op dat van rang 304 staal.
Enkele belangrijke toepassingen van rang 630 roestvrije stalen omvatten:
Contactpersoon: Mr. Gao Ben
Tel.: +86-18068357371
Fax: 86-0510-88680060
