|
Productdetails:
|
Plaats van herkomst: | Wuxi China | Norm: | AISI, ASTM, BS, DIN |
---|---|---|---|
Type: | Plaat | Lengte: | 100012000mm |
Breedte: | 10002000mm | Rang: | 12Cr1MoV |
Techniek: | Warmgewalst | Dikte: | 2.060mm |
Hoog licht: | 1000x1000mm structureel staalplaat,standaard het structurele staalplaat van BS,12cr1mov legerings structurele plaat |

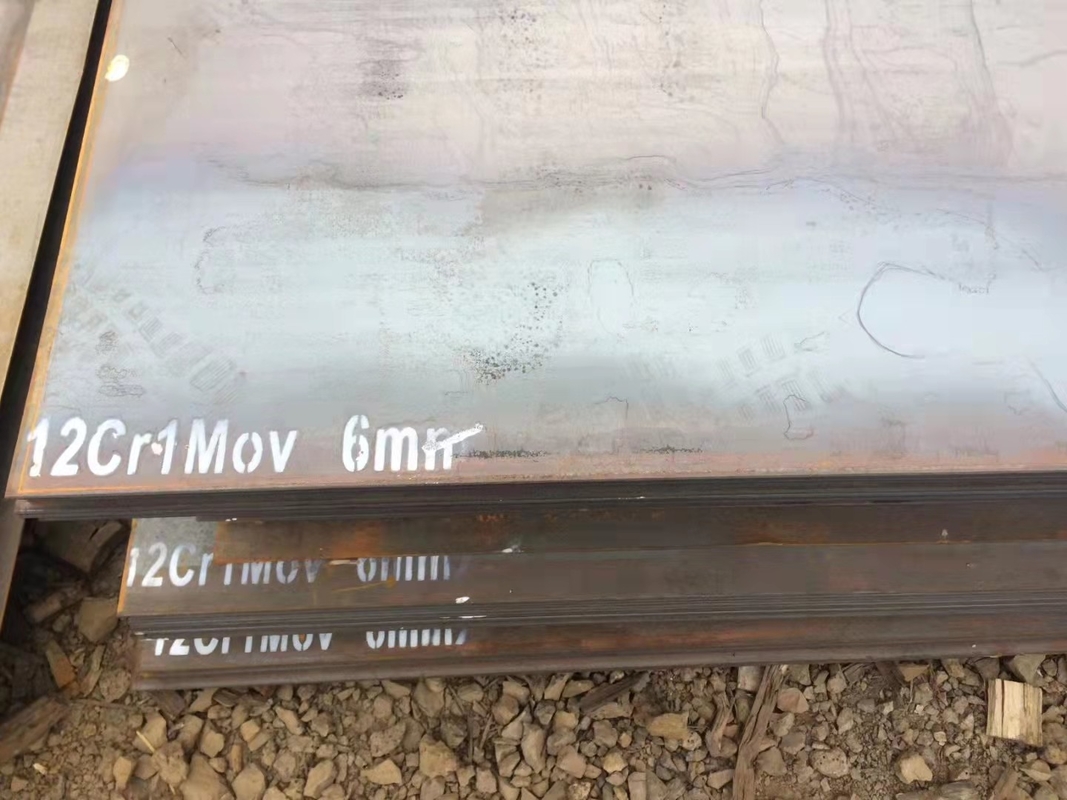

12Cr1MoV hoog - het Structurele Staalplaat van de kwaliteitslegering
12Cr1MoV, legerings structureel staal. Eenvormige aantalcode: A31132. Norm: GB t3077-1999. 2Cr1MoV is een soort pearlite laag de sterktestaal van de legeringshitte, dat nog hoge hittesterkte en oxydatieweerstand bij 580℃, heeft en een hoge duurzame plasticiteit heeft. Het productieproces is eenvoudig en het lassenbezit is goed, maar het is gevoelig voor de het normaliseren het koelen snelheid. 12Cr1MoV het hittebestendige staal wordt gebruikt voor de parameters 540℃conduit, de temperatuur van de productiestoom van de metaalmuur minder dan 580℃ oververhitterbuis en smeedstukken.
Toepassing
Dit soort staal wordt hoofdzakelijk gebruikt na het normaliseren van en het aanmaken bij op hoge temperatuur om oververhitte staalbuizen, buizen, gerolde buizen en andere overeenkomstige smeedstukken met de het werk te produceren temperatuur die geen 570 ~ 585℃ in hoge drukmateriaal overschrijden.
Chemische samenstelling
C: 0,08 ~ 0.15Si: 0,17 ~ 0,37
Mn: 0,40 ~ 0,70
Cr: 0,90 ~ 1,20
Mo: 0,25 ~ 0,35
V: 0,15 ~ 0,30
Mechanische eigenschappen
30 mm
Thermische behandeling
Het doven het verwarmen temperatuur (℃): 970; Koelmiddel: leeg
Aanmakende temperatuur (℃): 750; Koelmiddel: leeg
Mechanische eigenschappen
Sigma b/MPa: ≥490
Strekgrens (sigma s/MPa): ≥245
Verlenging na onderbreking (5/%): ≤22
Een vermindering van gebied (beetjes/%): 50 of meer
Het werk van de schokabsorptie (Aku2/J): ≥71
De waarde van de effecthardheid: kv (J/cm2): ≥ 88(9)
Brinellhardheid (hbs100/3000) (bij op hoge temperatuur wordt of wordt aangemaakt onthard die): ≤179
Bij normale temperatuur: toelaatbare trekspanning (sigma w/MPa): toelaatbare buigende spanning 93 (sigma w/MPa): 112 toelaatbare scheerbeurtspanning (T/MPa): 56
De hoofdlijnen
Hoofdlijnen: vergeleken met 12CrMoV-staal, heeft dit staal hogere oxydatieweerstand en thermische sterkte. De kruipengrens van het staal is zeer dicht aan de waarde van de duurzaamheidssterkte, en het heeft hoge plasticiteit op de voorwaarde van de duurzaamheidsspanning. De technologie en de lasbaarheid van het staal zijn goed, maar het voorverwarmen wordt vereist aan 300℃ vóór het lassen, en de spanning wordt verwijderd na lassen.
Het is een soort staal wijd in oververhitter, kopbal en hoofdstoompijp wordt gebruikt van hoge druk, ultrahoge druk, onderkritische krachtcentraleboiler die. Bij 580℃, heeft het hoge thermische sterkte, nog oxydatieweerstand en duurzame plasticiteit. Het productieproces is eenvoudig en de lassenprestaties zijn goed, maar het is gevoelig voor de het normaliseren het koelen snelheid. Het gebruik op lange termijn die bij 580℃ zal in het tweede soort buibroosheid door de scheiding van fosfor en andere onzuiverheden bij korrelgrens wordt veroorzaakt resulteren. Het gebruik op lange termijn zal ook pearlite spherification lijken.
Wat het verschil tussen 12Cr1MoV en 12CrMoV is
12Cr1MoV, Cr: 0,90 ~ 1,20. Eenvormige aantalcode: A31132. Uitvoerende norm: GB/T 3077-1999
12CrMoV, Cr: 0,30 ~ 0,60. Eenvormige aantalcode: A31122. Uitvoerende norm: GB/T 3077-1999
Allemaal zijn pearlite type hittebestendig staal, dat hoge weefselstabiliteit en thermische sterkte wanneer lange tijd gebruikt in op hoge temperatuur heeft. Vergeleken met 12Cr1MoV-staal, Cr-is de inhoud hoger, met hogere oxydatieweerstand en thermische sterkte. De kruipengrens is dicht aan de waarde van de duurzaamheidssterkte en heeft hogere plasticiteit op de voorwaarde van duurzaamheidsspanning. De technologie en de lasbaarheid van het staal zijn goed, maar het voorverwarmen wordt vereist aan 300℃ vóór het lassen, en de spanning wordt verwijderd na lassen.
Contactpersoon: Mr. Gao Ben
Tel.: +86-18068357371
Fax: 86-0510-88680060
