|
Productdetails:
|
| Staalklasse: | Legeringsstaal | Legering of niet: | Is Legering |
|---|---|---|---|
| Techniek: | Warmgewalst, Gesmeed, Koudgetrokken | Toepassing: | Structureel staalbar |
| Type: | De Bar van het legeringsstaal | Standaard: | ASTM, DIN, GB, AISI, JIS |
| Vorm: | Rond | Lange: | 1m6m |
| Diameter: | 12mm650mm | Leveringsvoorwaarden: | Onthard |
| Afmetingen: | 10 mm ~ 800 mm | Warmtebehandeling: | Genormaliseerde +Annealed +Quenched + Aangemaakt |
| Hoog licht: | 6M lengte legeringsstaal staafstaaf,geallieerde legeringsstructuur staalstaafstaaf,12 mm legeringsstructuur staalstaaf |
||
34CrNiMo6+QT legeringsstaalbalk DIN 1.6582 legeringsstructuur staalstaaf OD 55mm 6M lengte
34CrNiMo6 staal is een typisch hoge sterkte legeringsstaal in de Europese norm.het wordt beschouwd als een van de meest populaire stalen in Europa.
In de gedoofde en getemperde toestand kunnen de prestatie-eigenschappen van 34CrNiMo6 staal worden geoptimaliseerd, dat wil zeggen hoge sterkte, hoge taaiheid en goede hardheid.Dit is de reden waarom u dit soort staal vaak gebruikt in hoge sterkte eisen in de Europese landen.

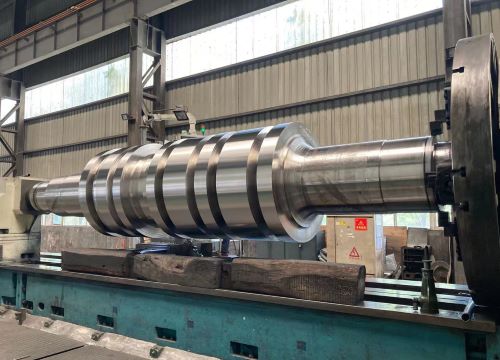

Vanwege zijn uitstekende mechanische eigenschappen wordt 34CrNiMo6 staal veel gebruikt bij de vervaardiging van belangrijke onderdelen zoals treinaxels, mechanische hoofdasdelen, windkrachtschachten,met een vermogen van niet meer dan 50 Wenzovoort.
| Standaard | Graad | C | - Jawel. | Deeltjes | P | S | Cr | Mo. | Ni |
| EN 10083 | 34CrNiMo6 /DIN 1.6582 |
0.30-0.38 | ≤ 0.4 | 0.5-0.8 | ≤ 0.025 | ≤ 0.035 | 1.3-1.7 | 0.15-0.30 | 1.3-1.7 |
| EN 10250 | 0.30-0.38 | ≤ 0.4 | 0.5-0.8 | ≤ 0.035 | ≤ 0.035 | 1.3-1.7 | 0.15-0.30 | 1.3-1.7 | |
| SEW 550 | 0.30-0.38 | ≤ 0.4 | 0.4-0.7 | ≤ 0.035 | ≤ 0.035 | 1.4-1.7 | 0.15-0.30 | 1.4-1.7 | |
| DIN 17200 | 0.30-0.38 | ≤ 0.4 | 0.4-0.7 | ≤ 0.035 | ≤ 0.03 | 1.4-1.7 | 0.15-0.30 | 1.4-1.7 |

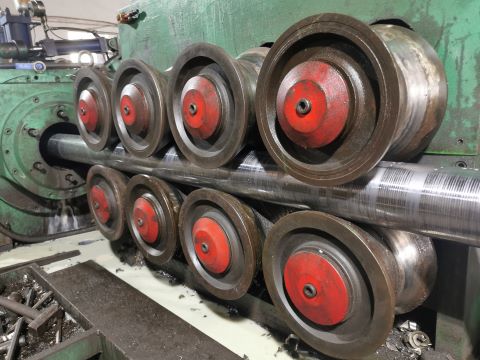

Automatische productielijn voor het blussen van tussenfrequentie
Productielijn voor conventionele blus- en tempering

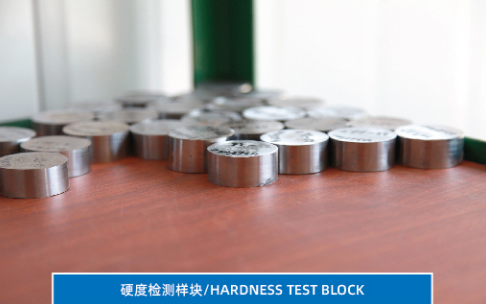

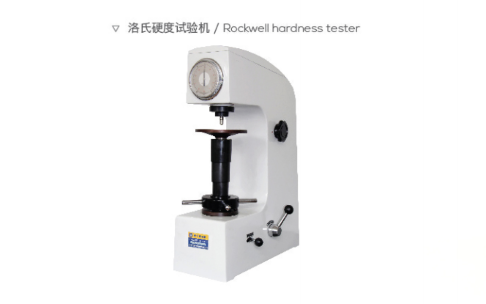

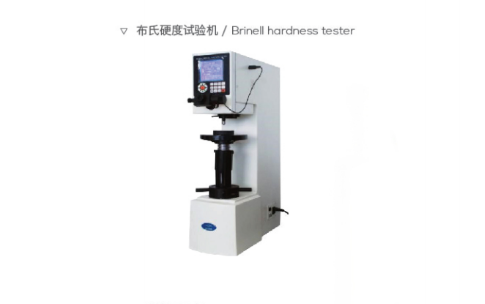

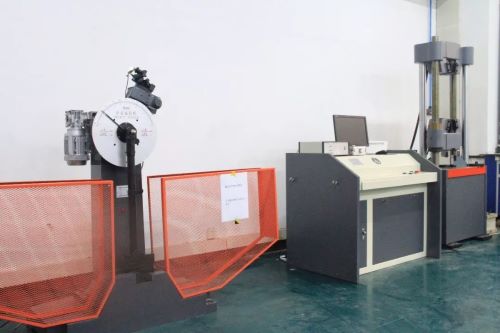

34CrNiMo6 Staal Mechanische eigenschappen
| Grootte ((mm) | Rm ((Mpa) | Rel ((Mpa) | A5 ((%) | Z(%) | Ik weet het. |
| Φ60 | 1150 | 1060 | 17 | 62 | 92 |
| Φ200 | 930 | 825 | 21 | 56 | 85 |
| Φ350 | 900 | 780 | 17 | 62 | 100 |
| Φ430 | 825 | 650 | 17 | 55 | 86 |
| Φ575 | 785 | 590 | 20 | 50 | 80 |
Opmerking:De bovenstaande gegevens zijn de werkelijke testgegevens van het laboratorium, uitsluitend ter referentie

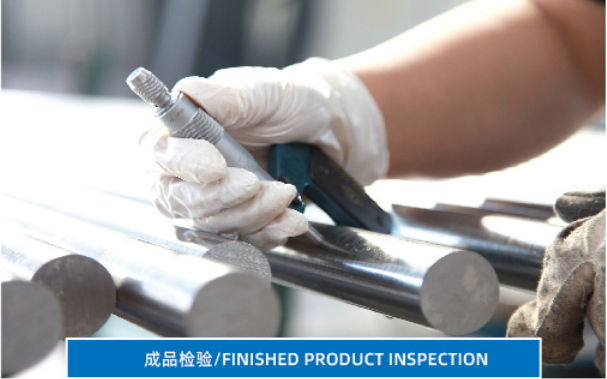

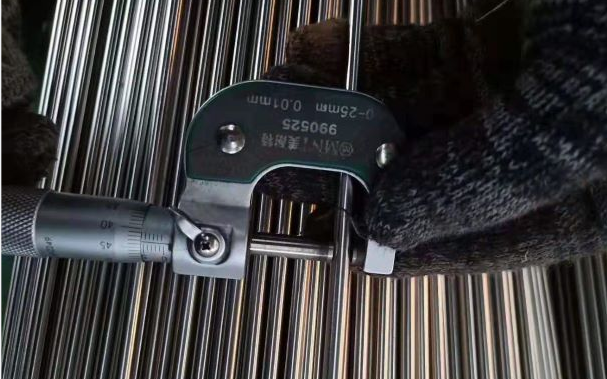

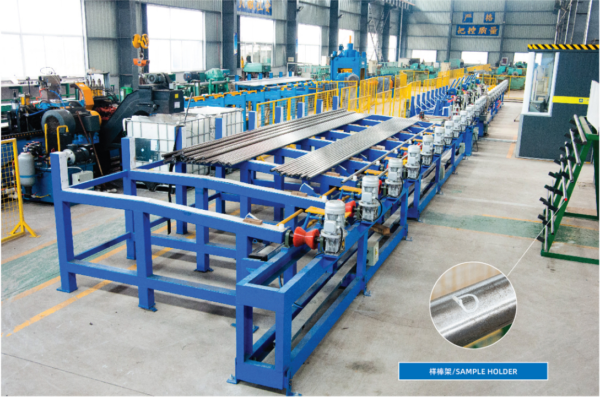

14-kanaals ultrasone testen
3-kanaals Eddy-stroomonderzoek
Detectiemethode voor de rotatie van de sonde, detectie van oppervlakte- en oppervlaktefouten.
Detectiediameter:Ф17mm~Ф80mm
Detectielengte: 3-9 m
Rechtheid: ≤ 1,5 mm/m
Identificeren van toepasselijke materialen:High-strength steel,Carbon tool steel,Carbon structural steel,Alloy structural steel,Tool steel,Spring steel,Bearing steel,High speed steel,Stainless steel
Defectdetectie
De volgende vergelijkende tekortkomingen kunnen in de online-toestand worden vastgesteld.
Centrale dwarsgat:Ф0.8x15mm
2 mm horizontaal gat onder de huid:Ф0,5×12,7 mm
Oppervlaksgriet:diepte x breedte x lengte 0,1 × 0,1 × 10 mm
Contactpersoon: Mr. Gao Ben
Tel.: +86-18068357371
Fax: 86-0510-88680060
