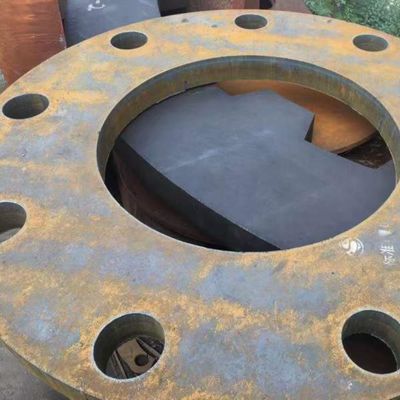

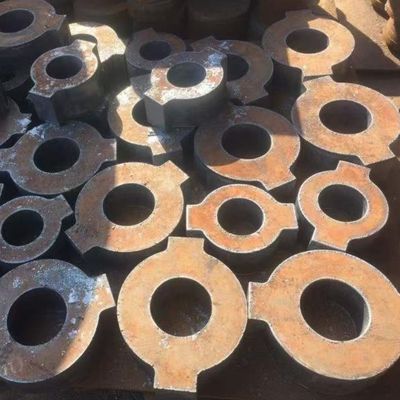

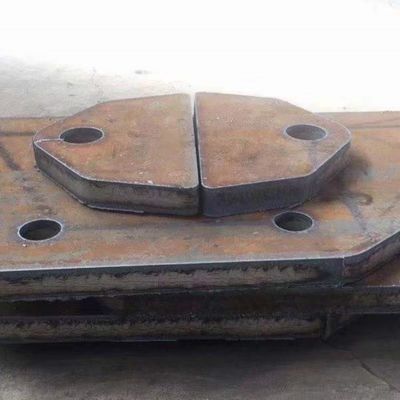

ASTM AISI 4140 JIS SCM440 DIN 42CrMo4 DIN1.7225 Gelegeerd Staalplaat Afmeting 4' x 8' x 50 mm
SAE AISI 4140 Gelegeerd Staal
SAE 4140 (AISI 4140 staal) is een Cr-Mo serie (Chroom molybdeen serie) laaggelegeerd staal, het materiaal heeft een hoge sterkte en hardbaarheid, goede taaiheid, kleine vervorming tijdens het afschrikken, hoge kruipsterkte en langdurige sterkte bij hoge temperatuur.
4140 Staal Toepassingen
AISI SAE 4140 gelegeerd staal kan worden gemaakt tot ronde staaf, platte & vierkante staaf, staalplaat, stalen buis, en heeft vele toepassingen in de lucht- en ruimtevaart, olie- en gasindustrie en de automobielindustrie, typische toepassingen zijn dunwandige drukvaten, gesmede tandwielen en assen (Motorassen, pompassen, hydraulische assen, etc.), spindels (draaibankspindels, freesbankspindels, etc.), kragen, klemmen, bouten met hoge sterkte, klepdeksels, schroeven, moeren, wormen, spantangen, torsiestaven en diverse gecarboniseerde onderdelen.
Datasheet & Specificatie
Hieronder staan 4140 gelegeerd staal datasheets inclusief chemische samenstelling, eigenschappen en equivalentenoverzicht, etc.
AISI SAE 4140 Chemische Samenstelling
De onderstaande tabel toont de chemische samenstelling van AISI 4140.
|
AISI SAE 4140 Chemische Samenstelling (%) |
| Staal (UNS) |
C |
Si |
Mn |
P (≤) |
S (≤) |
Cr |
Mo |
Ni |
| 4140 (G41400) |
0.38-0.43 |
0.15-0.35 |
0.75-1.00 |
0.035 |
0.040 |
0.80-1.10 |
0.15-0.25 |
– |
AISI 4140 Staal Mechanische Eigenschappen
Materiaaleigenschappen van 4140 zijn weergegeven in de onderstaande tabel.
| Staal |
Treksterkte, Mpa (ksi) |
Vloeigrens, Mpa (ksi) |
Rek bij 50 mm (2 in), % |
Reductie van oppervlakte, % |
Hardheid (HB) |
Monsterdiameter |
Condities |
| AISI 4140 |
1020 (148) |
655 (95) |
17.7 |
46.8 |
302 |
25.4mm (1 in.) |
Genormaliseerd op 870 °C (1600 °F) |
| 655 (95) |
414 (60) |
25.7 |
56.9 |
197 |
Gegloeid op 815 °C (1500 °F) |
| 1075 (156) |
986 (143) |
15.5 |
56.9 |
311 |
Water afgeblust vanaf 845 °C (1550 °F) en getemperd op 540 °C (1000 °F) |
SAE 4140 Fysische Eigenschappen
Opmerkingen: 10-6/K = 10-6.K-1 = (µm/m)/°C
| Materiaaleigenschappen van 4140 lineaire thermische uitzettingscoëfficiënten |
| Temperatuur, °C (°F) |
Waarde (10-6/K) |
Behandeling of conditie |
| 20-100 (68-212) |
12.2 |
Olie gehard, getemperd |
| 20-200 (68-392) |
12.6 |
| 20-400 (68-752) |
13.6 |
| 20-600 (68-1112) |
14.5 |
| 4140 thermische geleidbaarheid |
| Waarde (W/m·K) |
Temperatuur, °C (°F) |
Behandeling of conditie |
| 42.7 |
100 (212) |
Gehard &
getemperd |
| 42.3 |
200 (392) |
| 37.7 |
400 (752) |
| 33.1 |
600 (1112) |
| AISI / SAE 4140 Soortelijke Warmte |
| Waarde (J/Kg·K) |
Temperatuur, °C (°F) |
Behandeling of conditie |
| 473 |
20-200 (68-392) |
Gehard &
getemperd |
| 519 |
20-400 (68-752) |
| 561 |
20-600 (68-1112) |
| Materiaal 4140 Elektrische Weerstand |
| Waarde (μΩ· m) |
Temperatuur, °C (°F) |
Behandeling of conditie |
| 0.22 |
20 (68) |
Gehard &
getemperd |
| 0.26 |
100 (212) |
| 0.33 |
200 (392) |
| 0.48 |
400 (752) |
| 0.65 |
600 (1112) |
Materiaal 4140 Staal Warmtebehandeling
De volgende tabel toont de warmtebehandeling van AISI 4140 staal, Rockwell hardheid.
| Materiaal 4140 Warmtebehandeling |
Temperatuur, °C (°F) |
4140 staal hardheid |
Koeling/Agent |
| Normaliseren |
870 (1600) |
302 HB |
Lucht |
| Gloeien |
790-845 (1455-1555) |
197 HB |
Ovenkoeling |
| Afschrikken |
830-845 (1525-1555) |
|
Olie |
| Temperen (2 uur) |
205 (400) |
58 HRC |
Olie gehard |
| 260 (500) |
54 HRC |
| 315 (600) |
50 HRC |
| 370 (700) |
47 HRC |
| 425 (800) |
45 HRC |
| 480 (900) |
40 HRC |
| 540 (1000) |
35 HRC |
| 595 (1100) |
33 HRC |
| 650 (1200) |
28 HRC |
Normaliseren
4140 gelegeerd staal wordt typisch genormaliseerd op 870 °C (1600°F), en moet worden afgekoeld op een gespecificeerde temperatuur in stilstaande lucht.
Sferoïdiserend gloeien
Voor sferoïdiserend gloeien van 4140 gelegeerd staal, moet het worden warmtebehandeld tot 749 °C (1380 °F), gevolgd door langzaam afkoelen tot 666 °C (1230 °F) met een snelheid van 6 °C (10 °F)/uur, of snelle koeling tot 675 °C (1250 °F) voor isotherme gloeien.
Volledig gloeien
Warmtebehandeling tot 845 °C (1555 °F), langzaam afkoelen vanaf 755 °C (1390 °F) met een snelheid van 14 °C (25 °F)/uur tot 665 °C (1230 °F), of snelle koeling tot 675 °C (1250 °F) voor 5 uur isotherme gloeien.
Temperen
De tempertemperatuur van 4140 gelegeerd staal kan variëren van 204-649 °C (400-1200°F) na normaliseren en olie afschrikken, en de corresponderende Rockwell hardheid kan worden verkregen.
Smeden
De smeedtemperatuur van materiaal 4140 is ongeveer 1232 °C (2250 °F).
Lassen van 4140 Staal
Alle gangbare booglasprocessen, zoals (SAW, SMAW, FCAW, GMAW, GTAW) kunnen worden gebruikt om 4140 gelegeerd staal te lassen, maar om scheurvorming te voorkomen, moet het worden voorverwarmd tot 170-350 °C (350-650 °F) voor het lassen, de voorverwarming interpass temperatuur is afhankelijk van de sectiedikte van het staal.
Equivalent Materiaal
AISI 4140 equivalent materiaal is weergegeven in de onderstaande tabel.
| AISI 4140 Equivalent Materiaal |
| VS |
Europese Unie |
China |
Japan |
ISO |
| Standaard |
Kwaliteit (UNS) |
Standaard |
Kwaliteit (Staalnummer) |
Standaard |
Kwaliteit |
Standaard |
Kwaliteit |
Standaard |
Kwaliteit |
AISI SAE;
ASTM A29/A29M |
4140 (G41400) |
EN 10083-3 |
42CrMo4 (1.7225) |
GB/T 3077 |
42CrMo |
JISG 4105 |
SCM440 |
|
