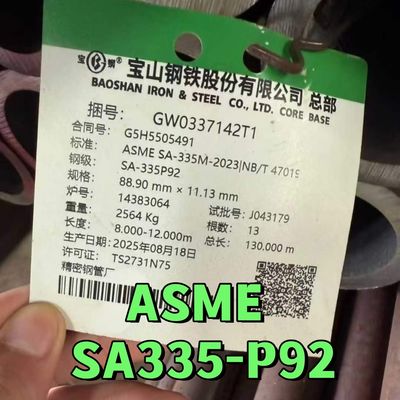

ASME SA335 P92 naadloos stalen legeringspijp voor hoge temperatuur ketel 88.9*11.13mm
ASTM A335-standaardspecificatie voor naadloze ferritische legeringsstaalpijpen voor hoge temperatuur
De ASTM-norm A335 wordt afgegeven onder de vaste aanduiding A 335/A 335M; het nummer dat direct volgt op de aanduiding geeft het jaar van oorspronkelijke aanneming aan of, in geval van herziening,jaar van laatste herzieningEen cijfer in haakjes geeft het jaar van de laatste hergoedkeuring aan.
Toepassingsgebied
1.1Deze specificatie geldt voor nominale (gemiddelde) naadloze buis van legeringsstaal met een wand die bestemd is voor gebruik bij hoge temperaturen (Mote 1).Flanken (vanstoning)De keuze zal afhangen van het ontwerp, de gebruiksomstandigheden, de mechanische eigenschappen en de hoogtemperatuurkenmerken.
OPMERKING 1 A In aanhangsel X1 zijn de afmetingen en wanddiktes van buizen opgenomen die volgens de huidige handelspraktijk verkrijgbaar zijn.
1.2 Er zijn verschillende soorten ferritisch staal (noot 2) opgenomen, waarvan de samenstelling in tabel 1 is weergegeven.
Toelichting 2
A-ferritische stalen worden in deze specificatie gedefinieerd als laag- en middelloge stalen die maximaal 10% chroom bevatten.
1.3 Aanvullende voorschriften (S1 tot en met S7) van facultatieve aard zijn voorzien.wordt in de bestelling vermeld, samen met het aantal vereiste tests;.
1.4 De waarden die in eenheden van duim-pond of SI-eenheden worden vermeld, worden afzonderlijk als standaard beschouwd.De in elk systeem vermelde waarden zijn niet exact gelijkwaardigDe combinatie van de waarden van de twee systemen kan leiden tot niet-conformiteit met de specificatie.De eenheden in inch-pound gelden, tenzij de "M"-benaming van deze specificatie in de volgorde is gespecificeerd..
Opmerking 3ΑDe dimensieloze aanduiding NPS (nominale buisgrootte) is in deze norm vervangen door traditionele termen als "nominale diameter", "grootte" en "nominale grootte".
Chemische samenstelling:
| Graad |
C |
Deeltjes |
P |
S |
- Jawel. |
Mo. |
| P1 |
0.10-0.20 |
0.30-0.80 |
0.025 |
0.025 |
0.10-0.50 |
0.44-0.65 |
| P2 |
0.10-0.20 |
0.30-0.61 |
0.025 |
0.025 |
0.10-0.30 |
0.44-0.65 |
| P5 |
0.15 max. |
0.30-0.60 |
0.025 |
0.025 |
0.50 max. |
0.45-0.65 |
| P5b |
0.15 max. |
0.30-0.60 |
0.025 |
0.025 |
1.00-2.00 |
0.45-0.65 |
| P5c |
0.12 max. |
0.30-0.60 |
0.025 |
0.025 |
0.50 max. |
0.45-0.65 |
| P9 |
0.15 max. |
0.30-0.60 |
0.025 |
0.025 |
0.25-1.00 |
0.90-1.10 |
| P11 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.50-1.00 |
0.44-0.65 |
| P12 |
0.05-0.15 |
0.30-0.61 |
0.025 |
0.025 |
0.50 max. |
0.44-0.65 |
| P15 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
1.15-1.65 |
0.44-0.65 |
| P21 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.50 max. |
0.80-1.06 |
| P22 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.50 max. |
0.87-1.13 |
| P23 |
0.04-0.10 |
0.10-0.60 |
0.030 max. |
0.010 max |
0.50 max. |
0.05-1.30 |
Mechanische eigenschappen
| Mechanische eigenschappen |
P1, P2 |
P12 |
P23 |
P91 |
P92, P11 |
P122 |
| Treksterkte |
380 |
415 |
510 |
585 |
620 |
620 |
| Kracht van de uitlaat |
205 |
220 |
400 |
415 |
440 |
400 |
| Warmtebehandeling |
A / N + T
|
N+T / Q+T
|
N+T
|
Materiaal en fabricage
Pipe kan warm afgewerkt of koud getrokken worden met de onderstaande warmtebehandeling.
Voorschriften voor warmtebehandeling
| Graad |
Type warmtebehandeling
P5, P9, P11 en P22 |
Normalisatietemperatuurbereik F [C] |
Subcritisch gloeien of temperen
Temperatuurbereik F [C] |
| A335 P5 (b,c) |
Volledig of isothermisch verzilveren |
|
|
| |
Normaliseren en temperen |
- Ja. - Ik weet het. |
1250 [675] |
| |
Subkritische anneal (alleen P5c) |
- Ja. - Ik weet het. |
1325 1375 [715 - 745] |
| A335 P9 |
Volledig of isothermisch verzilveren |
|
|
| |
Normaliseren en temperen |
- Ja. - Ik weet het. |
1250 [675] |
| A335 P11 |
Volledig of isothermisch verzilveren |
|
|
| |
Normaliseren en temperen |
- Ja. - Ik weet het. |
1200 [650] |
| A335 P22 |
Volledig of isothermisch verzilveren |
|
|
| |
Normaliseren en temperen |
- Ja. - Ik weet het. |
1250 [675] |
| A335 P91 |
Normaliseren en temperen |
1900-1975 [1040 - 1080] |
1350-1470 [730 - 800] |
| |
Uitdooien en temperen |
1900-1975 [1040 - 1080] |
1350-1470 [730 - 800] |
Specificeerde mechanische tests
Transversale of longitudinale spanningstest en platte test, hardheidstest of buigingstest
Voor warmtebehandelde materialen in een batchoven worden proeven uitgevoerd op 5% van de buizen van elke behandelde partij; voor kleine partijen wordt ten minste één buis getest.
Voor doorlopend warmtebehandelde materialen worden proeven uitgevoerd op een voldoende aantal buizen om 5% van de partij te vormen, maar in geen geval minder dan 2 buizen.
Notities voor de hardheidstest:
P91 mag geen hardheid hebben die niet hoger is dan 250 HB/265 HV [25HRC].
Notities voor de buigingstest:
Voor buizen met een diameter van meer dan NPS 25 en met een verhouding tussen diameter en wanddikte van 7,0 of minder moet de buigtoets plaatsvinden voor de vlakteproef.
Andere buizen waarvan de diameter gelijk is aan of groter is dan NPS 10 mogen in plaats van de platte test worden gebogen, mits de koper daarmee instemt.
De buigproefmonsters moeten bij kamertemperatuur tot 180° worden gebogen zonder dat de buiging aan de buitenkant scheurt.
Hydrostatische test
De binnendiameter van de bocht moet 25 mm bedragen.
Elke lengte van de buizen moet worden getest met waterstof, indien mogelijk met niet-destructieve elektrische tests.
Informatie over bestellingen
Bestellingen voor materiaal in het kader van deze specificatie moeten, indien vereist, het volgende bevatten om het gewenste materiaal adequaat te beschrijven:
| Hoeveelheid |
Voeten, meters of aantal lengtes |
| Naam van het materiaal |
Naadloos legeringsstaalpijp |
| Graad |
P5, P9, P11, P22, P91 |
| Vervaardiging |
met een breedte van niet meer dan 15 mm |
| Grootte met behulp van een van de volgende: |
| NPS- en schemanummer |
| Buitendeursdiameter en nominale wanddikte |
| Buitediameter en minimale wanddikte |
| Inwendige diameter en nominale wanddikte |
| Inwendige diameter en minimale wanddikte |
| Lange |
Specifiek of willekeurig |
| Einde Einde |
Referentiedocumenten
- A999/A999M Specificatie voor algemene voorschriften voor legerings- en roestvrijstalen buizen
- E213 Praktijk voor ultrasone onderzoek van metalen buizen en buizen
- E309 Praktijk voor het onderzoeken van stalen buisvormige producten met behulp van magnetische verzadiging met wervelstroom
- E381 Macroetch-testmethode voor stalen staven, billets, bloemen en smeedstukken
- E527 Praktijk voor het nummeren van metalen en legeringen in het Unified Numbering System (UNS)
- E570 Practice for Flux Leakage Examination of Ferromagnetic Steel Tubular Products
- B36.10M Laswerk en naadloos gesmeed staal
- SAE J 1086 Praktijk voor het nummeren van metalen en legeringen (UNS)
- SNT-TC-1A Aanbevolen praktijken voor de kwalificatie en certificering van niet-destructief personeel
Gebruik: Hydraulische pijp, Fluid Pipe, fysieke constructie, hydraulisch apparaat, auto-onderdelen, stalen mouw, lager, hydraulische cilinder, pneumatische cilinder en hydraulische pijp
Standard: ISO, JIS, GB, DIN, ASTM, API
2) Tekening van precisiepijp
3) Productgrootte-specificatietabel (mm) (blauw gebied)
Opmerkingen:
Koud afgewerkt (hard): na de definitieve koudvorming worden buizen niet warmtebehandeld en hebben ze dus een vrij hoge weerstand tegen vervorming
Koud afgewerkt (zacht): de laatste warmtebehandeling wordt gevolgd door koud trekken met beperkte vervorming.uitbreiding)
6) Industrie voor producttoepassingen
Toepassingsgebied:
Mechanische verwerking, machinebouw, auto's
7) Kwaliteitscontrole
A. Geavanceerde productieapparatuur
B. Productie-stroom
C. Geschoolde en gekwalificeerde werknemers, opleiding en testen vóór het werk
D. Strikt kwaliteitscontrolesysteem
8) Verpakking en verzending
A) Verpakkingswijze

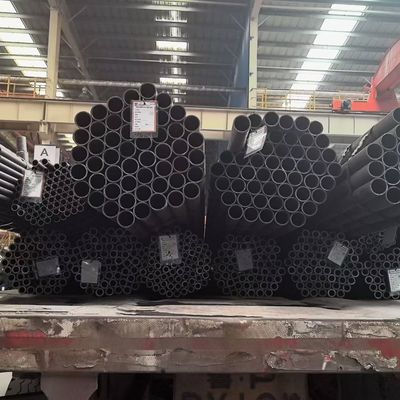

Kleine grootte in bundels, grote grootte in bulk, met plastic dop om beide uiteinden te beschermen, zeewaardige verpakking of volgens de wensen van de klant.
B) Vervoer
Op verzoek van de klant.
Meestal per zee, per lucht, per trein of door rivier en zee gecoördineerd vervoer.
Veelgestelde vragen
V: Hoe zit het met uw betalingstermijn?
A: Gewoonlijk T/T of L/C, 30% aanbetaling en 70% vóór levering.
Hoe zit het met je standaard leverdatum?
A: 30 dagen na ontvangst van de borg
Hoe zit het met uw capaciteit?
A: Voor stalen buizen 50.000 ton per maand, 600.000 ton per jaar.
Wat is er met je pakket?
A: Gewoonlijk op verzoek van de klant.
Gewone verpakkingsinformatie: Kleine maat in bundels, grote maat in bulk, sommige maten met een plastic dop om beide uiteinden te beschermen, zeewaardige verpakking.
V: Wat is uw belangrijkste markt en belangrijkste klanten?
A: We hebben 12 jaar ervaring op het gebied van stalen buizen en pijplichtingen. Onze belangrijkste markt omvat China, Singapore enz.
V: Als de producten een kwaliteitsprobleem hebben, hoe ga je daar dan mee om?
A: Wij zijn verantwoordelijk voor al onze kwaliteitsproblemen.
V: Hoe krijg ik een precieze prijs / offerte van u?
A: Geef ons hieronder de details en we sturen u zo snel mogelijk een offerte:
1) Buitendeursdiameter van de buis
2) Wanddikte
3) De vorm van de sectie (rond, vierkant, enz.)
4) Lengte van elke buis
5) Staalklasse
6) Norm (bijv. API 5L)
7) Bestelhoeveelheid
8) Aanduiding (BK, BKW, enz.)
9) Handelsvoorwaarden
P.S.: meer gedetailleerde informatie die u verduidelijkt, meer precieze prijs die wij verstrekken.
