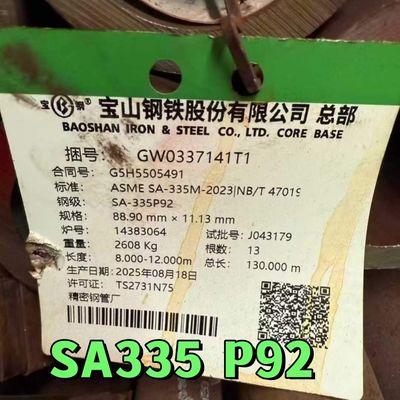

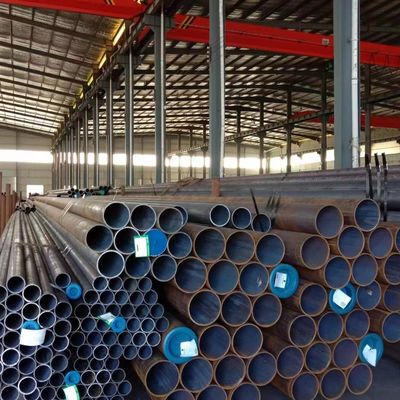

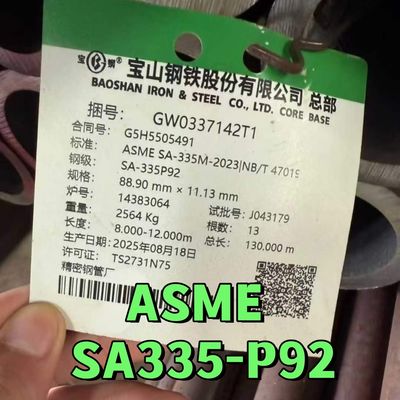

Koud getrokken ASME A335 P92 naadloze Ferritische legering staalpijp 89*11.13 mm voor hoge temperatuur service

Materiaal: legerd staal
Productiemethode: koud getrokken
Grootte: OD:10-90 mm
WT: 1-10 mm
Toepassing: ketel, warmtewisselaar, superverwarmer enzovoort.


Technische parameter

ASTM A335-standaardspecificatie voor naadloze ferritische legeringsstaalpijpen voor hoge temperatuur

De ASTM-norm A335 wordt afgegeven onder de vaste aanduiding A 335/A 335M; het nummer dat direct volgt op de aanduiding geeft het jaar van oorspronkelijke aanneming aan of, in geval van herziening,jaar van laatste herzieningEen cijfer in haakjes geeft het jaar van de laatste hergoedkeuring aan.

Toepassingsgebied

1.1Deze specificatie geldt voor nominale (gemiddelde) naadloze buis van legeringsstaal met een wand die bestemd is voor gebruik bij hoge temperaturen (Mote 1).Flanken (vanstoning)De keuze zal afhangen van het ontwerp, de gebruiksomstandigheden, de mechanische eigenschappen en de hoogtemperatuurkenmerken.

OPMERKING 1 A In aanhangsel X1 zijn de afmetingen en wanddiktes van buizen opgenomen die volgens de huidige handelspraktijk verkrijgbaar zijn.

1.2 Er zijn verschillende soorten ferritisch staal (noot 2) opgenomen, waarvan de samenstelling in tabel 1 is weergegeven.

Toelichting 2

A-ferritische stalen worden in deze specificatie gedefinieerd als laag- en middelloge stalen die maximaal 10% chroom bevatten.
1.3 Aanvullende voorschriften (S1 tot en met S7) van facultatieve aard zijn voorzien.wordt in de bestelling vermeld, samen met het aantal vereiste tests;.
1.4 De waarden die in eenheden van duim-pond of SI-eenheden worden vermeld, worden afzonderlijk als standaard beschouwd.De in elk systeem vermelde waarden zijn niet exact gelijkwaardigDe combinatie van de waarden van de twee systemen kan leiden tot niet-conformiteit met de specificatie.De eenheden in inch-pound gelden, tenzij de "M"-benaming van deze specificatie in de volgorde is gespecificeerd..

Opmerking 3ΑDe dimensieloze aanduiding NPS (nominale buisgrootte) is in deze norm vervangen door traditionele termen als "nominale diameter", "grootte" en "nominale grootte".

Chemische samenstelling:

Mechanische eigenschappen

Materiaal en fabricage

Pipe kan warm afgewerkt of koud getrokken worden met de onderstaande warmtebehandeling.

Voorschriften voor warmtebehandeling

Specificeerde mechanische tests

Transversale of longitudinale spanningstest en platte test, hardheidstest of buigingstest
Voor warmtebehandelde materialen in een batchoven worden proeven uitgevoerd op 5% van de buizen van elke behandelde partij; voor kleine partijen wordt ten minste één buis getest.
Voor doorlopend warmtebehandelde materialen worden proeven uitgevoerd op een voldoende aantal buizen om 5% van de partij te vormen, maar in geen geval minder dan 2 buizen.

Notities voor de hardheidstest:
P91 mag geen hardheid hebben die niet hoger is dan 250 HB/265 HV [25HRC].

Notities voor de buigingstest:
Voor buizen met een diameter van meer dan NPS 25 en met een verhouding tussen diameter en wanddikte van 7,0 of minder moet de buigtoets plaatsvinden voor de vlakteproef.
Andere buizen waarvan de diameter gelijk is aan of groter is dan NPS 10 mogen in plaats van de platte test worden gebogen, mits de koper daarmee instemt.
De buigproefmonsters moeten bij kamertemperatuur tot 180° worden gebogen zonder dat de buiging aan de buitenkant scheurt.

Hydrostatische test

De binnendiameter van de bocht moet 25 mm bedragen.
Elke lengte van de buizen moet worden getest met waterstof, indien mogelijk met niet-destructieve elektrische tests.

Informatie over bestellingen

Bestellingen voor materiaal in het kader van deze specificatie moeten, indien vereist, het volgende bevatten om het gewenste materiaal adequaat te beschrijven:

Referentiedocumenten

• A999/A999M Specificatie voor algemene voorschriften voor legerings- en roestvrijstalen buizen
• E213 Praktijk voor ultrasone onderzoek van metalen buizen en buizen
• E309 Praktijk voor het onderzoeken van stalen buisvormige producten met behulp van magnetische verzadiging met wervelstroom
• E381 Macroetch-testmethode voor stalen staven, billets, bloemen en smeedstukken
• E527 Praktijk voor het nummeren van metalen en legeringen in het Unified Numbering System (UNS)
• E570 Practice for Flux Leakage Examination of Ferromagnetic Steel Tubular Products
• B36.10M Laswerk en naadloos gesmeed staal
• SAE J 1086 Praktijk voor het nummeren van metalen en legeringen (UNS)
• SNT-TC-1A Aanbevolen praktijken voor de kwalificatie en certificering van niet-destructief personeel
